Мы предлагаем 5 основных видов конструкций входных дверей в зависимости от их предназначения и условий эксплуатации. Все они прошли добровольную сертификацию и имеют сертификаты соответствия государственным стандартам РФ. Каждая из конструкций обладает рядом особенностей, о которых ниже. Все картинки с изображениями схем увеличиваются при нажатии на них.

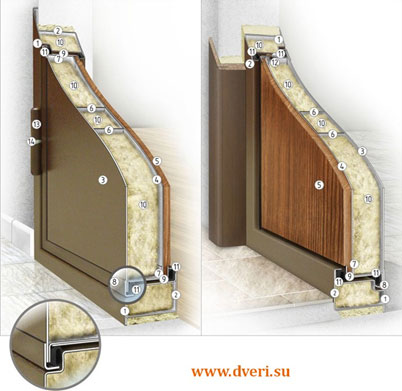

ДСФ - фланцевые стальные двери
Пояснения к схеме:
- Наружный профиль коробки двери
- Внутренний профиль коробки
- Наружный лист
- Внутренний лист
- Внутренняя декоративная панель
- Ребра жесткости
- Обвязка
- Уголок фланца
- Уголок отделочный
- Утеплитель - минвата
- Резиновый уплотнитель
- Пассивный ригель - блокиратор
- Дверной навес - петля
- Шарикоподшипник
Наружный (1) и внутренний (2) гнутые профили дверной коробки выполнены из холоднокатанной листовой 2мм стали. Они замкнуты между собой и заполнены минеральной ватой (10). Резиновый уплотнитель (11) укладывается в специальную нишу (он же нащельник) на коробке. Само полотно включает в себя наружный лист (3), уголок фланца (8), обвязку (7), ребра жесткости (6), отделочный уголок (9) и также имеет нащельник для укладки уплотнителя (11). Внутрь полотна в качестве наполнителя помещается мин.вата (10). Дверные навесы (13) осуществляют связь коробки и полотна между собой. Навесы (петли) могут быть как наружные (видимые), так и скрытые. Тип навесов определяет возможность установки пассивных ригелей-блокираторов (12). Также в полотне может быть или не быть внутренний лист стали (4) и отделка в виде внутренней декоративной панели (5).
Особенности конструкции:
- увеличенная суммарная толщина стального листа по периметру дверного полотна в области притвора
- возможность установки наружного стального листа толщиной до 3 мм.
Все это увеличивает устойчивость двери ко взлому.

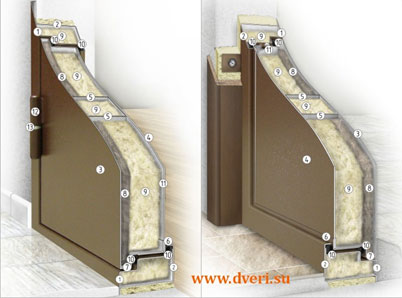

ДСГ - гнутые стальные двери
Пояснения к схеме:
- Наружный профиль коробки
- Внутренний профиль коробки
- Наружный лист
- Внутренний лист
- Ребра жесткости
- Уголок отделочный
- Заглушки
- Наружный утеплитель - минвата
- Внутренний утеплитель - минвата
- Резиновый уплотнитель
- Пассивный ригель - блокиратор
- Дверной навес - петля
- Шарикоподшипник
Наружный (1) и внутренний (2) гнутые профили дверной коробки выполнены из холоднокатанной листовой 2мм стали. Они замкнуты между собой и заполнены минеральной ватой (9). Резиновый уплотнитель (10) укладывается в специальную нишу (он же нащельник) на коробке. Само полотно является гнутым по вертикальным кромкам листом стали (3), к которому сверху и снизу приварены заглушки (7), повторяющие гибы на кромках листа, а также имеется отделочный уголок (6). Такое решение позволяет получить монолитный замкнутый профиль по периметру полотна. Для усиления в него устанавливаются вертикальные и горизонтальные ребра жесткости (5). По контуру идет уплотнитель (10). Полость внутри заполнена двойным слоем мин.ваты (8 и 9). Дверные навесы (12) осуществляют связь коробки и полотна между собой. Навесы (петли) могут быть как наружные (видимые), так и скрытые. Но скрытые петли нельзя установить на полотнах, где есть наружная декоративная панель и наличник. Тип навесов определяет возможность установки пассивных ригелей-блокираторов (11). Также в полотне может быть или не быть внутренний лист стали (11), отделка в виде внутренней и наружной декоративной панели, декоративный наличник на коробку.
Особенности конструкции:
- увеличенная воздухопроницаемость
- увеличенное сопротивление теплопередаче
- повышенная звукоизоляция
ДСЛ - гнутая стальная дверь с лабиринтом
Пояснения к схеме:
- Наружный профиль коробки;
- Внутренний профиль коробки;
- Монтажная пена;
- Внутренний слой мин. ваты;
- Отделочный уголок снаружи;
- Заглушка;
- Отделочный уголок внутри;
- Лист полотна снаружи;
- Лист полотна изнутри;
- Декоративная панель наружная;
- Декоративная панель внутренняя;
- Вертикальное ребро жесткости;
- Навес;
- Сплошной противосъем лабиринт;
- Профиль коробки с тыла
- Профиль коробки с лица
- Профиль коробки наружный
- Уплотнитель
- Наружный слой мин. ваты
Наружный (1) и внутренний (2) гнутые профили дверной коробки замкнуты между собой и заполнены минеральной ватой (4). Элементы коробки: стояки левый и правый, перемычка, порог. Стояк со стороны навесов состоит из наружного (1) и внутреннего (2) гнутых профилей, которые в свою очередь состоят из тыльного (15) и лицевого (16) профилей. Стояк со стороны замков включает в себя внутренний (2) и наружный (1) гнутые профили, а также профиль усиления. Резиновый уплотнитель (18) укладывается в специальную нишу на коробке.
Такая конструкция обеспечивает дверной коробке жесткость, прочность и высокий уровень звуко и теплоизоляции. Толщина коробки без учета наличника составляет 59 мм. Глубина - 123 мм. Все детали коробки изготовлены из листовой холоднокатанной стали толщиной 2 мм.
Полотно двери - это монолитный замкнутый профиль из гнутого наружного листа (8), профиля сплошного противосъема-лабиринта (14), внутреннего листа стали (9), верхней и нижней заглушек (6). Для усиления установлены вертикальные (12) и горизонтальные ребра жесткости. Полотно имеет внутренний (7) и наружный (5) отделочные уголки, которые крепят внутреннюю (11) и наружную (10) декоративные панели. Сами уголки прикрепляются с помощью заклепок и несут декоративную функцию, скрывая кромку панелей и места сварных швов. По периметру полотна идет контур уплотнения (18). Внутри полость заполнена двойным слоем мин.ваты (4 и 19). Дверные навесы-петли (13) обеспечивают связь между полотном и коробкой. Навес состоит из двух цилиндров, один из них приварен к полотну, а другой к коробке. Вращение навеса происходит на шарике, который воспринимает осевую нагрузку от полотна и обеспечивает плавность и легкость открывания двери. Угол открывания 180 градусов.
Полотно может быть отделано или нет внутренней (11) и наружной (10) декоративной панелью. При отсутствии наружной декор.панели (10) наружный декор. уголок (5) не ставится, навес (13) утапливается в коробку до плоскости полотна по толщине наружной панели.
Дверное полотно по толщине может быть от 74 до 104 мм в зависимости от толщины листов стали и декор. панелей. Блок всегда снабжен внутренним стальным листом (9) толщиной 1 или 1,5 мм. Детали полотна изготовлены из листовой холоднокатанной стали толщиной 1-1,5-2 мм
Сплошной противосъем (лабиринт) при закрывании входит внутрь дверной коробки, и даже в случае повреждения навесов полотно остается зафиксированным.
Особенности:
- увеличенный класс устойчивости ко взлому
- увеличенное минимальное значение сопротивления силовому воздействию
Отличие конструкции ДСЛ от ДСГ:
1. Коробка.
Стояк со стороны навесов в отличие от стояка коробки ДСГ состоит из 3 профильных деталей;
После сварки профили стояка представляют собой лабиринт сплошного противосъема;
Внешне стояк со стороны замков аналогичен стояку коробки ДСГ и состоит из 2 профильных деталей;
Внутри стояк усилен дополнительным профилем, который препятствует смятию дверной коробки при отжиме;
Увеличена глубина коробки с 94 мм до 123 мм в базовом исполнении;
Возможность крепления дверного блока через коробку, что затрудняет несанкционированный доступ к анкерным штырям, фиксирующим дверной блок в проёме.
2. Дверное полотно.
Увеличена толщина полотна на 8 мм, что положительным образом сказалось на показатели тепло-, звукоизоляции.
Изменена форма пластины усиления замковой зоны (в ДСЛ она не только защищает замок с лицевой стороны, но и препятствует смятию дверного полотна при отжиме).
Наличие внутреннего стального листа 1 мм или 1,5 мм.
Предусмотрена ответная часть профиля лабиринта сплошного противосъёма, который при закрывании входит внутрь дверной коробки(таким образом, даже в случае повреждения навесов дверное полотно остается зафиксированным в дверной коробке).
3. Связь полотна и коробки осуществляется при помощи дверных навесов (петель) "БАРК".
Данные петли конструктивно исключают появление скрипа в соединении и снимают проблему несоосности петель и их половинок. Вследствие минимального износа обеспечивают увеличенный срок эксплуатации.
4. Наружная плоскость дверного полотна ДСЛ утоплена относительно наружной плоскости дверной коробки. Это создаёт определённые проблемы при попытке силового отжима.
Варианты исполнения дверей на базе ДСЛ и классы устойчивости к взлому. |
|||||||
№ |
Вариант дверного полотна |
Толщина листа наружного, мм |
Толщина листа внутреннего, мм |
Декоративная панель наружная |
Декоративная панель внутренняя |
Заявляемый класс устойчивости к взлому по ГОСТ 51072-2005 |
Минимальное значение сопротивления, Ес по ГОСТ 51072-2005 |
1 |
ДБ 29 (ДСЛ) |
2 |
1 |
нет |
есть |
II |
80 |
2 |
ДБ 30 (ДСЛ) |
2 |
1,5 |
нет |
есть / нет |
III |
120 |
3 |
ДБ 31 (ДСЛП) |
2 |
1 |
есть |
есть |
II |
80 |
4 |
ДБ 32 ДСЛП) |
2 |
1,5 |
есть |
есть / нет |
III |
120 |

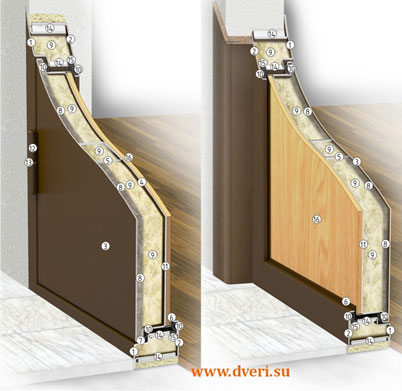

ДСПП - противопожарные стальные двери
Дверные блоки на базе ДСПП предназначены для установки в проемах противопожарных преград для их защиты.
Пояснения к схеме:
- Дверная коробка
- Лист наружный
- Лист внутренний
- Ребра жесткости
- Обвязка
- Уголок фланца
- Отделочный уголок
- Минеральная вата
- Уплотнитель
- Терморасширяющийся профиль
- Асбестовый картон
- Пассивный ригель (блокиратор)
- Дверной навес (петля)
- Шарикоподшипник
- Гипсовая штукатурка
Дверная коробка выполнена из гнутого профиля (1) толщиной 2 мм и имеет незамкнутый контур. По периметру дверной коробки имеется ниша для укладки в нее контура терморасширяющегося профиля (10), препятствующего проникновению открытого огня и горячего дыма. Полость дверной коробки заполняется гипсовой штукатуркой (15) для отвода тепла в дверной проем. Дверное полотно состоит из наружного листа (2), обвязки (5), уголка фланца (6), ребер жесткости (4), отделочного уголка (7) и имеет специальную нишу для укладки в нее уплотнителя (9). Внутренняя полость дверного полотна заполняется негорючей теплоизоляционной плитой (8) и двумя слоями асбестового картона (11) толщиной 5 мм. Связь полотна и коробки осуществляется при помощи трех дверных навесов (петель) (13). Для защиты от коробления и выпадения из коробки в дверное полотно привариваются три пассивных ригеля (блокиратора) (12). В качестве запирающего устройства применяется специальный замок для противопожарных дверей с двумя дополнительными точками автоматической фиксации полотна в верхней и нижней частях дверной коробки.
Особенности: противопожарные свойства, огнестойкость, дымоизоляция.
ДСМ - гнутые стальные двери с подогревом
Пояснения к схеме:
- Наружный профиль коробки
- Внутренний профиль коробки
- Лист стали наружный
- Лист стали внутренний
- Ребра жесткости
- Отделочный уголок
- Заглушка
- Утеплитель (мин. вата)
- Утеплитель (теплоизоляционная плита)
- Уплотнитель резиновый
- Дверной навес - петля
- Шарикоподшипник
- Теплоизоляционная вставка.
- Нагревательный элемент (кабель)
- Внутренняя декоративная панель
Дверной блок с подогревом представляет собой дверной блок серии ДСГ с видоизмененной коробкой. Коробка, для предотвращения промерзания, изготовлена из отдельных профилей со вставками из теплоизоляционного материала. Так же в нащельник коробки по периметру установлен термокабель (питание кабеля 220В) для подогрева внутренней плоскости коробки.
- Данная дверь позиционируется как уличная и имеет те же ограничения, что и уличные дверные блоки, а именно:
- На внутреннюю поверхность дверного блока устанавливается декоративная панель толщиной не менее 10мм, под которую расстилается пароизоляция (полиэтиленовая пленка)
- Недопустима установка декоративных панелей с зеркальными вставками на внутреннюю поверхность полотна
- Недопустима установка дверных глазков
- Дверная коробка заполняется теплоизоляционной негорючей базальтовой плитой марки «ISOROK », а в полотно укладывается слой базальтовой плиты « ISOROK » и дополнительный слой минеральной ваты « KNFUF »
- В область расположения запирающих устройств на внутреннюю поверхность наружного листа вкладывается слой изолона толщиной 10 мм
- Устанавливаются замки только с сувальдным механизмом;
- Дверной блок окрашивается всеми типами порошковых красок («антик», «шагрень», «крокодиловая кожа», «молотковая эмаль»), в случае покраски дверного блока краской «антик», дверной блок дополнительно покрывается слоем защитного лака;
- Монтаж дверного блока устанавливается только в проем:
- для стен из кирпичных и бетонных материалов - половина от суммарной толщины стен
- для стен из бревен, бруса, щитовых – максимальная (внутренняя плоскость дверной коробки в одной плоскости с внутренней поверхностью стены
- для стен, состоящих из нескольких материалов (несущий, утепляющий, ветрозащитный и т.д.), глубина не однозначна и требует уточнения со специалистами проектно-строительной организации - Дверной блок уличного исполнения может быть только наружного открывания.
Использование нагревательного кабеля в совокупности с составной конструкцией коробки позволяет защитить от промерзания стальной дверной блок при влажности в помещении до 60% и перепаде наружной и внутренней температур 45°С. При этом возможно наличие конденсата на внутренних поверхностях коробки и внутреннем отделочном уголке.
ВНИМАНИЕ! Для обеспечения электробезопасности коробка и полотно дверного блока должны быть заземлены.
Важно: размер полотна по технологическим причинам увеличен по сравнению со стандартной коробкой, что требует учитывать при замере дверного блока. Световой проем* = исполнительный размер - 132.
